PCTG塑料注塑对模具的核心要求是高光洁度、合理排气与精准温控，需特别注意粘模、气泡、翘曲等常见问题，其疑难杂症多由材料特性与工艺匹配不当引发。

模具设计要求

表面处理

PCTG易粘模，模具型腔避免真空粘模，应避免做高抛光，并建议做专用纳米涂层或者铁氟龙涂层，以降低脱模阻力，防止拉丝或破损。

排气系统

聚酯类材料注射速度快，型腔内空气易被压缩导致烧焦或气纹。应在离浇口最远的边缘设计深度0.025mm的排气槽，确保气体顺利排出。

冷却系统

冷却不均会引发内应力和翘曲。需在浇口、角落等热点区域加强冷却，推荐使用挡板式或喷泉式冷却结构，并确保模具温度控制在15℃–40℃之间（最高不超过60℃）。

脱模角与圆角设计

脱模角建议单边拔模≥2°，以减少顶出阻力。

所有转角应做圆角处理（半径为相邻壁厚的25%–75%），避免应力集中导致开裂。

浇口设计

推荐采用直接浇口（大水口），避免使用热流道系统，因持续高温易导致PCTG降解，影响产品强度和透明度。

常见疑难杂症及成因分析

粘模与拉丝

成因：模具表面粗糙、脱模角不足、模温过高或脱模涂层失效。

对策：优化抛光等级，调整脱模角，控制模温在合理范围。

气泡与气纹

成因：原料含水率高、排气不良或注射速度过快。

对策：加强干燥工艺，检查排气槽是否堵塞，适当降低注射速度。

翘曲与变形

成因：冷却不均、保压不当或壁厚不一致。

对策：优化冷却水道布局，确保壁厚均匀，调整保压曲线。

水口断裂（断水口）

成因：PCTG熔体强度偏低，水口处存在直角设计造成应力集中，顶出时易断裂。

对策：将水口改为喇叭形渐缩结构，过渡角度控制在30°左右，减少剪切力。

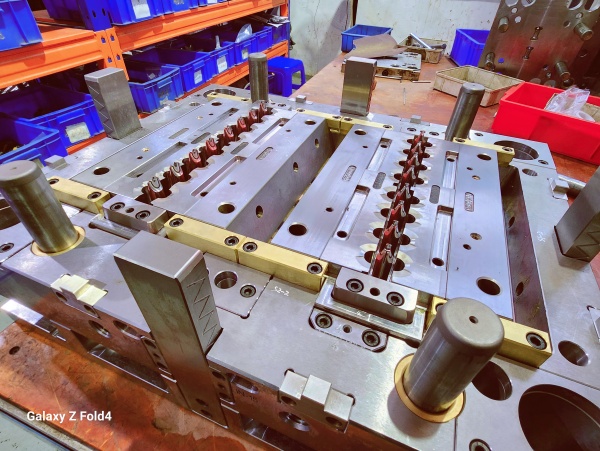

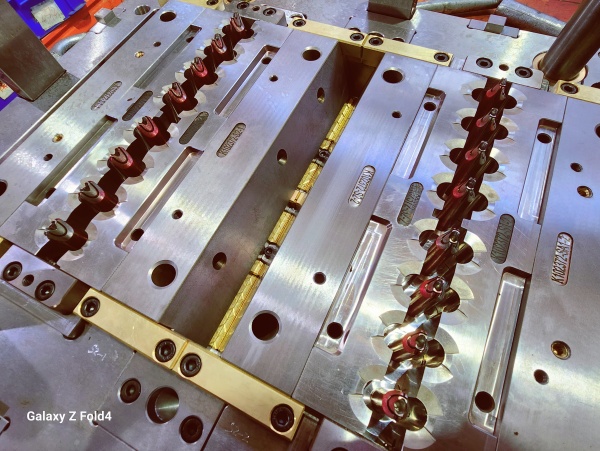

PCTG塑料注塑过程中常见粘模，开裂，气纹缺陷，怎么优化？鸿凯运专业食品级PCTG模具制造，精密注塑成型，PCTG多腔精密模具制造-18820998959
