精密塑胶模具制造?的核心要求包括高精度、高稳定性、长寿命，需在材料、设计、工艺、设备等多方面达到严苛标准。

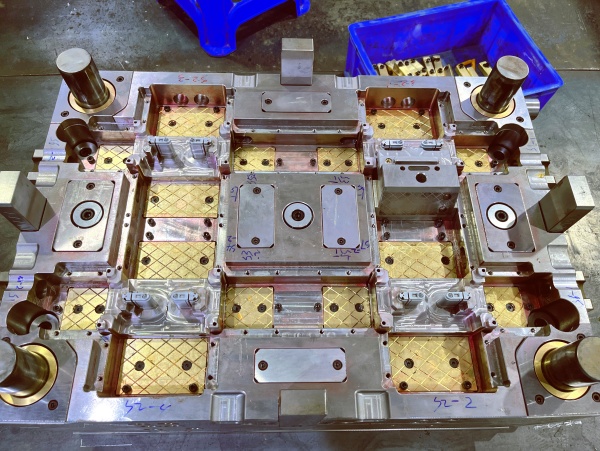

一、结构设计要求

合理分型面：分型面应选在产品轮廓最大处，深腔件采用阶梯分型，兼顾排气与脱模，有时分型可能会影响到外观，需跟客户沟通做取舍。

顶出系统：采用多点同步顶出，顶针间距偏差 ≤ 0.01mm，防止制品顶白、变形，尽可能使用推块顶出，避免顶出变形。

高刚性：底板、支承板、型腔壁需加厚，防止高温高压下发生弹性变形。

滑块与抽芯机构：配合间隙控制在0.005–0.01mm，动作顺畅无卡滞。

二、材料与热处理要求

模具钢材：常用 S136、718H、NAK80、H13 等优质合金钢，成型零件硬度达 HRC48–54。

运动部件：导柱、顶针等采用高碳铬轴承钢，硬度 HRC58–62，耐磨性强。

热处理工艺：淬火后变形量 ≤ 0.002mm，无裂纹、无软点；关键镶件可采用深冷处理提升尺寸稳定性。

三、精度控制要求

尺寸精度：模具成型部件（如型腔、型芯）的尺寸公差需控制在 ±0.01mm 以内，通常为制品公差的 1/3～1/5。

形位精度：模板平面度 ≤ 0.015mm/100mm，平行度 ≤ 0.01mm/100mm，垂直度 ≤ 0.01mm。

重复定位精度：导向系统采用 H5/g4 高精度配合，导柱与导套间隙控制在 0.0005–0.003mm，重复定位精度 ≤ 0.01mm。

表面光洁度：型腔表面粗糙度 Ra ≤ 0.8μm，光学类模具可达 Ra ≤ 0.2μm。

四、成型系统设计要求

浇口与流道：优先选用扇形、侧浇口等大截面进胶结构，降低剪切阻力；热流道系统温差 ≤ ±1℃。

冷却系统：冷却水路贴近型腔表面（距离 15–25mm），水流速度 1.5–3m/s，模温均匀性 ≤ ±2℃。

排气系统：排气槽深度 ≤ 0.01mm，均匀分布于熔接痕区域，防止缺料、烧焦。

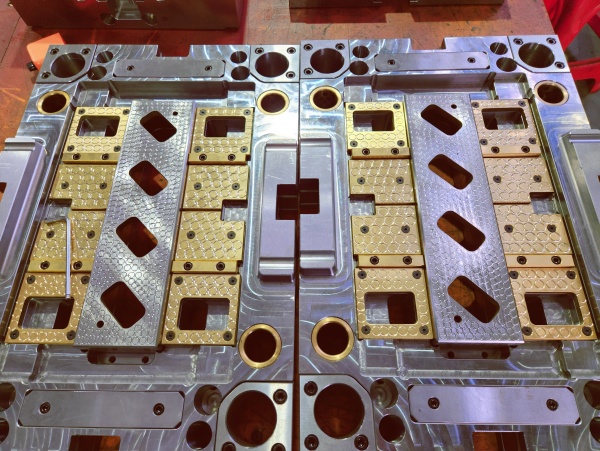

五、制造工艺要求

加工设备：需使用五轴CNC、慢走丝、电火花加工（EDM）等高精度设备，实现微米级加工。

检测手段：全程依赖三坐标测量机、高度规、千分表等精密仪器进行全检。

特殊工艺：采用 3D打印随形冷却水路优化冷却效果，减少变形。

六、装配与验收标准

恒温无尘装配：在恒温恒湿、无尘环境中进行装配，避免环境干扰。

试模验收：连续生产500–1000模次，制品合格率 ≥ 99.5%，尺寸稳定性达标。

使用寿命：正常寿命需达50万模次以上，关键部件可更换，维护成本低。

深圳市鸿凯运科技专注精密塑胶模具制造注塑成型服务，在模具行业深耕20余载，聚集了一批优秀的行业精英，以精密的硬件配置和先进的软件系统为依托，为您的量产爆单保驾护航。
