作为一家专业的模具注塑加工厂，鸿凯运科技在精密塑胶模具的设计与制造领域深耕20年，服务的客户覆盖3C电子、医疗器械、智能穿戴、AI机器人等高端制造领域。在数字化转型的浪潮下，传统的"经验设计"已无法满足高精度、短交期的市场需求，数字化设计流程成为深圳塑胶模具厂提升核心竞争力的关键。

一、数字化设计流程的核心环节

一套精密塑胶模具的开发，从需求确认到最终交付，通常需要经历以下环节：

1. 需求分析与DFM报告

在客户提交3D图纸后，我们的技术团队会在24小时内完成DFM（可制造性分析）报告。报告内容包括：

· 开模方案评估

· 壁厚均匀性分析

· 拔模斜度合理性评估

· CMF工艺确认

· 倒扣结构与出模方式建议

· 缩水与翘曲风险预测，冷却方案评估

· 模具成本与交期预估

· 量产稳定性以及产能评估

这一阶段的核心目标是"把问题在前端解决"，避免后期修改带来的成本浪费。

2. 3D模具设计与模流分析

使用UG NX、Pro/E等软件进行3D模具设计，同时进行模流分析（Moldflow或Moldex3D）。模流分析可以预测：

· 填充模式（是否平衡填充）

· 结合线位置（是否影响外观或强度）

· 缩水与翘曲风险区域

· 所需锁模力（选择注塑机规格）

· 最佳浇口位置与数量

对于精密塑胶模具，模流分析的预测准确率直接影响试模次数。鸿凯运的模流分析准确率≥90%，平均试模次数2.3次，远低于行业平均的3.5次。

3. 2D工程图绘制与审核

3D设计完成后，输出2D工程图，标注所有关键尺寸公差（通常±0.01-0.02mm）、模具材料、硬度要求、表面处理要求等。工程图需经客户确认后，方可进入加工阶段。

目前鸿凯运实现数字化无纸化办公，通过MES系统直接传输2D工程图以及检测报告，在各机加工中心可在MES系统点击零件编码，直接提取图档以及检测报告。

二、数字化工具在模具设计中的应用

1. 三维CAD软件

· UG NX：擅长复杂曲面设计，广泛用于汽车、医疗模具

· Pro/E (Creo)：参数化设计强，适合精密模具

· SolidWorks：易学易用，适合中小型模具

鸿凯运所有设计人员均使用正版软件，确保数据安全和兼容性。

2. 模流分析软件

· Moldflow（Autodesk）：行业标杆，预测精度高

· Moldex3D：支持复杂几何，计算速度快

· Sigmasoft：擅长多材料、多组分注塑分析

3. 模具以及塑胶件报价软件

我们根据鸿凯运内部的设备数据，包括设备采购价，功率，占地面积，折旧等信息制定成本模型模版，快速输出准确报价单。

三、精密塑胶模具的设计要点

1. 分型面的选择

分型面决定了产品的外观质量和模具的复杂程度。选择原则：

· 尽量使产品留在动模侧（便于顶出）

· 避免分型面穿过外观面

· 简化模具结构（减少滑块、斜顶数量）

2. 浇注系统设计

· 浇口类型：针点浇口、潜伏式浇口、直接浇口、扇形浇口等

· 浇口位置：尽量设置在产品厚壁处，利于保压补缩

· 流道平衡：多型腔模具需保证各型腔填充平衡

3. 冷却系统设计

冷却系统的效率直接影响成型周期和产品质量。对于精密塑胶模具，冷却不均匀是导致翘曲变形的主要原因。

优化措施：

· 使用随形冷却水路（3D打印制造）

· 合理设置冷却水道直径（通常8-12mm）

· 保证冷却水道与型腔的距离均匀（通常10-15mm）

四、鸿凯运的数字化设计优势

作为一家实现全流程数字化可视化的智慧工厂，鸿凯运在精密塑胶模具设计方面具备以下优势：

1. 设计效率高

正版3D软件+模流分析，设计周期比传统方式缩短30%。普通模具3天完成设计，精密模具5天完成设计。

2. 设计质量可控

所有设计方案需经技术经理审核，关键模具需经客户确认。设计错误导致的修改率<2%。

3. 客户可实时查看进度

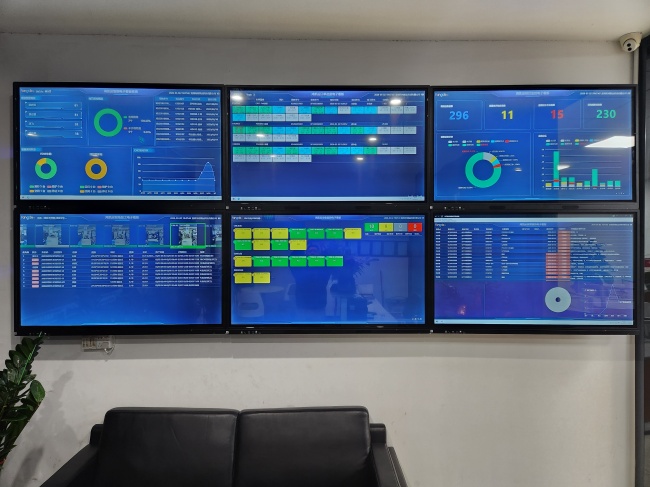

通过MES系统，客户可实时查看模具设计进度、加工状态、试模结果等。透明化的生产管理，让客户更放心。

五、面向高端制造领域的设计实践

鸿凯运服务的客户覆盖3C电子、医疗器械、智能穿戴、AI机器人、军工装备、航空航天等高端制造领域。不同领域对精密塑胶模具的要求差异很大：

· 3C电子：外观要求极高（不允许任何瑕疵），尺寸精度±0.02mm

· 医疗器械：生物相容性要求，模具需达到镜面级（Ra≤0.05μm）

· 智能穿戴：软硬结合（双色模具），佩戴舒适度要求高

· AI机器人：轻量化要求，薄壁件（壁厚可做到0.6mm）

· 军工装备：耐高温、耐冲击，使用特种工程塑料（PEEK、LCP）

· 航空航天：零故障率要求，模具需100%全检

数字化设计流程是精密塑胶模具制造的基础，也是深圳塑胶模具厂提升竞争力的必由之路。鸿凯运科技将继续加大数字化投入，为客户提供更高质量、更短交期、更优成本的模具解决方案。如需模具设计咨询或报价，欢迎联系我们胡工：18820998959
