做注塑模具行业有时难免会遇上不懂产品结构跟模具的客户，有些产品看起来挺简单的，但注塑模具要做出来能够合理的出模，生产就不一定那么简单了。这样的产品模具报价就是件头疼的事，得耐心的跟客户讲解。不然人家还得以为你在坑人,下面就用我们前段时间开的一套模具来举个例子。

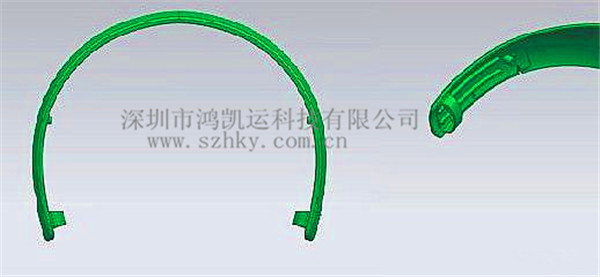

    产品:耳机夹

    材料:PC

    穴数:1X1

    产品特点:形状简单,结构复杂尽量减少夹线。

1、首先进行斜率分析,从图1可以看出此模具有4个倒扣。

                           图1

2、从图2可以看出这套模具还有3个倒扣,合起来一共是共7个倒扣。

                           图2

3、通过厚度分析,可以得了产品基本壁厚为2.3mm。

                           图3

4、确立出倒扣1与倒扣6处做两个小滑块(滑块1与滑块2)。

                           图4

5、倒扣2与倒扣5处是处在产品内部,所以只能做成内滑块,模架加承板,二次顶出。

                           图5

6、倒扣4与倒扣7确定用滑块5与滑块6出模。

                           图6

7、滑块7处是没有倒扣的,做成滑块是为了满足减少夹线的需求。

                           图7

8、倒扣3处采用斜顶方式出模,由于四周都是滑块,所以包夹力小，顶出就由这支斜顶承担。

                           图8

整体再来看一下这套模,得出结论如下：这是一个很简单的产品,但结构并不简单,总共采用了7个滑块，一支斜顶。

                           图9
